Tiêu chuẩn mặt bích PN16

Tiêu chuẩn mặt bích PN16 hiện là một trong những định mức áp suất phổ biến nhất trong các hệ thống cấp thoát nước và PCCC tại Việt Nam. Việc hiểu rõ ký hiệu PN16 không chỉ giúp bạn lựa chọn đúng loại phụ kiện chịu được áp suất 16 bar mà còn đảm bảo sự đồng nhất với các tiêu chuẩn quốc tế như BS hay DIN.

1. Tiêu chuẩn mặt bích PN16 nghĩa là sao?

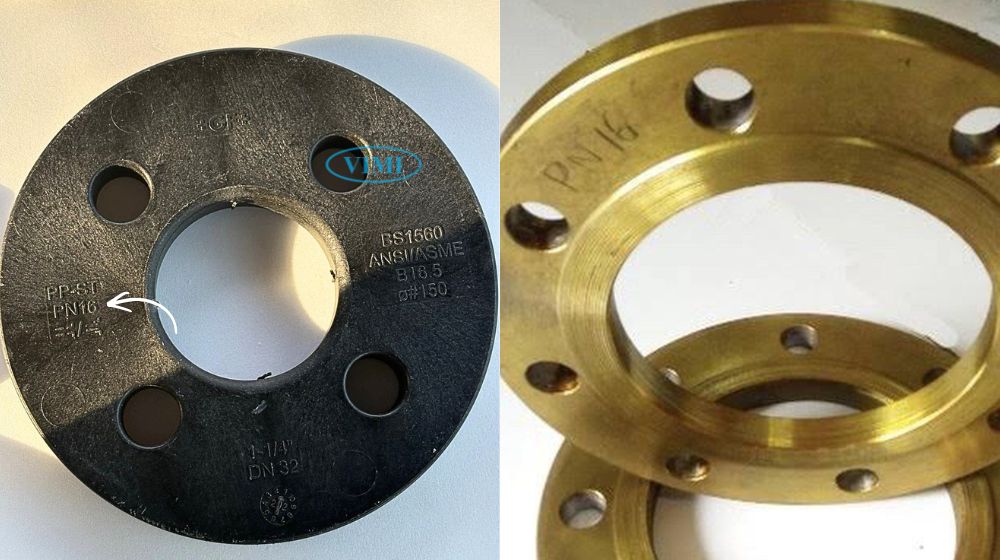

PN16 là ký hiệu viết tắt của Pressure Nominal 16. Trong kỹ thuật,

• PN là định mức áp suất làm việc của mặt bích ở nhiệt độ tiêu chuẩn (20^oC).
• Cụ thể, mặt bích PN16 có khả năng chịu được áp suất tối đa là 16 bar (tương đương khoảng 16kg/cm² hoặc 1.6MPa).

Con số tiêu chuẩn mặt bích PN16 này cho người dùng biết giới hạn an toàn để vận hành hệ thống mà không lo ngại về vấn đề rò rỉ hay nứt vỡ bích.

2. Tiêu chuẩn bích PN16 cụ thể là tiêu chuẩn gì?

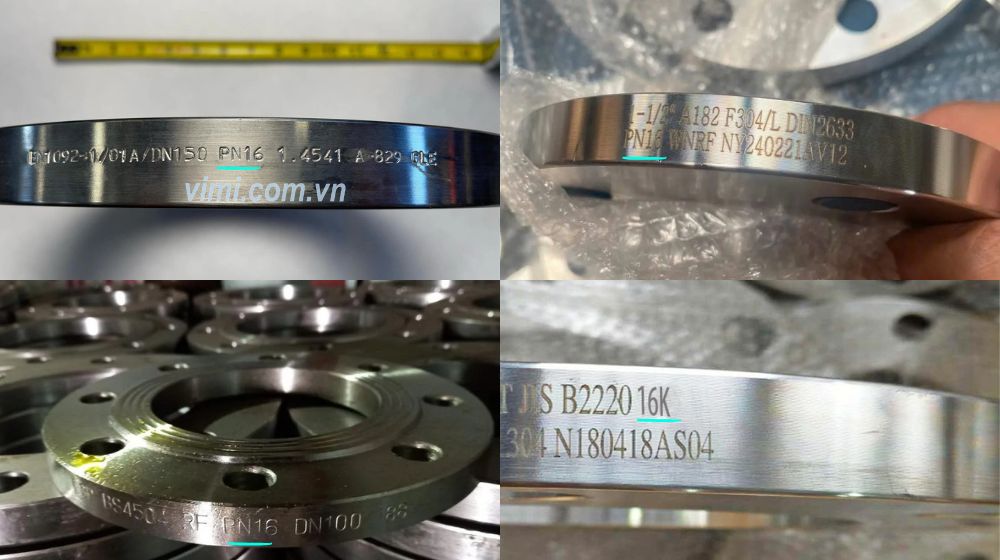

Rất nhiều người nhầm lẫn rằng tiêu chuẩn mặt bích PN16 là một tiêu chuẩn riêng biệt, nhưng thực tế nó là một cấp áp suất nằm trong các bộ tiêu chuẩn lớn. Khi nói về tiêu chuẩn bích PN16, chúng ta thường dẫn chiếu đến tiêu chuẩn mặt bích:

• Tiêu chuẩn mặt bích EN 1092-1 thường dùng ở Châu Âu: Đây là tiêu chuẩn hiện hành thay thế cho các tiêu chuẩn cũ.
• Tiêu chuẩn mặt bích DIN của Đức: Các dòng DIN 2543, DIN 2502 thường quy định cho cấp áp suất PN16.
• Tiêu chuẩn mặt bích BS của Anh: BS 4504 là tiêu chuẩn cực kỳ phổ biến tại Việt Nam cho dòng PN16.
• Tiêu chuẩn mặt bích JIS của Nhật Bản: B2220
• Hoặc tiêu chuẩn mặt bích ANSI, ISO

Các tiêu chuẩn này sẽ quy định cực kỳ chi tiết về:

• Đường kính ngoài
• Số lượng lỗ bu lông
• Đường kính đường tâm lỗ bu lông
• Độ dày của đĩa bích.

3. Tiêu chuẩn bích PN16 thường ghi ở đâu?

Bạn có thể dễ dàng kiểm tra thông tin tiêu chuẩn mặt bích PN16 này này qua hai vị trí:

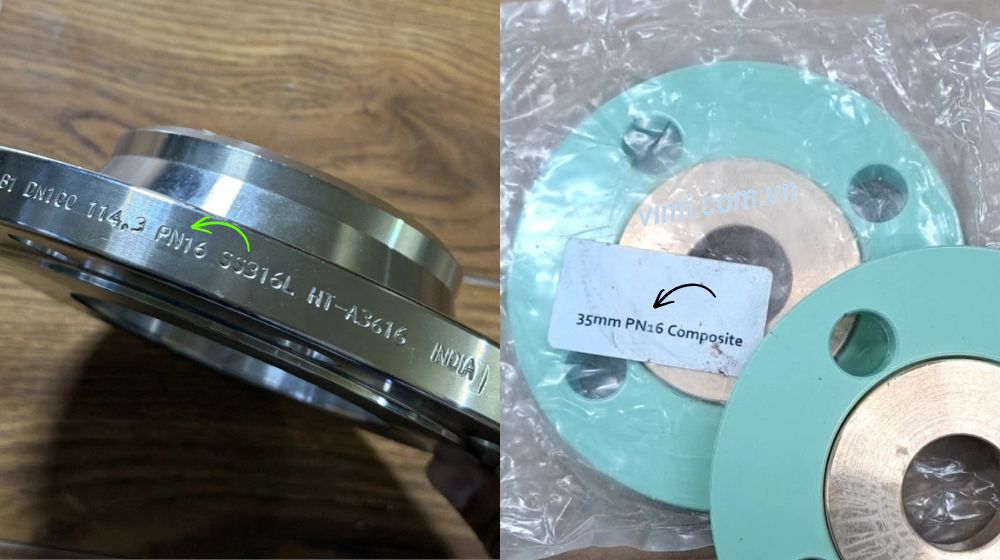

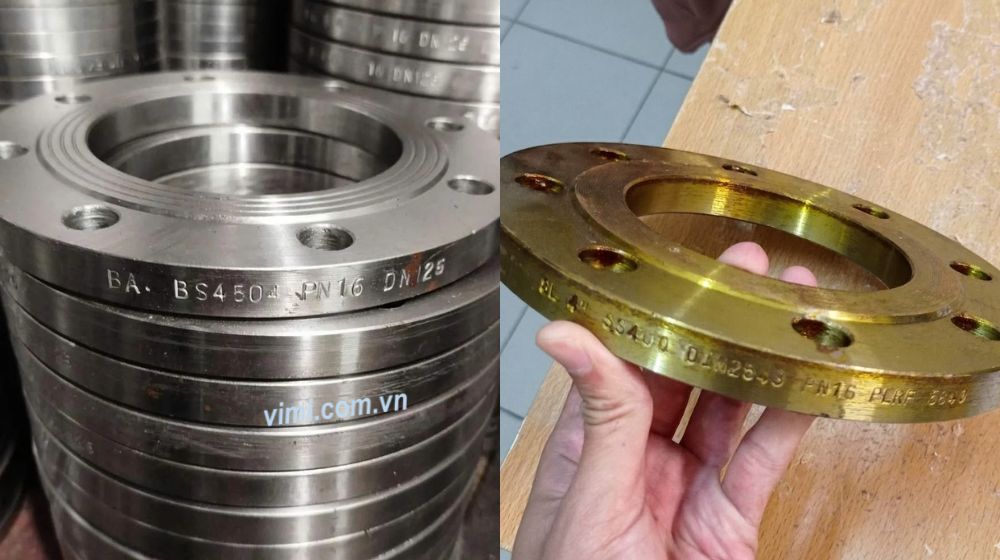

• Dập nổi hoặc khắc trên vành bích:
  • Các nhà sản xuất uy tín luôn khắc thông số kỹ thuật trực tiếp lên cạnh (vành) của mặt bích.
  • Bạn sẽ thấy dòng chữ dạng: DN100 PN16 A105
• Hồ sơ kỹ thuật: Trong các tài liệu (spec) thiết kế hoặc thi công sẽ ghi rõ các thông tin liên quan tới tiêu chuẩn mặt bích PN16
• Trong các chứng chỉ chất lượng đi kèm lô hàng, nhà sản xuất sẽ ghi rõ mặt bích được chế tạo theo tiêu chuẩn nào (ví dụ BS 4504 PN16).

4. Cần lưu ý gì với tiêu chuẩn bích PN16?

Việc lắp đặt và lựa chọn tiêu chuẩn bích PN16 cần tuân thủ các nguyên tắc sau:

• Sự lắp lẫn: Mặt bích PN16 của hệ BS thường có thể lắp vừa với mặt bích PN10 (vì cùng số lỗ và tâm lỗ bu lông ở một số kích thước nhất định), nhưng không lắp vừa với hệ JIS 10K hay ANSI Class 150.
• Nhiệt độ: Khả năng chịu áp 16 bar chỉ đúng ở nhiệt độ bình thường. Nếu nhiệt độ môi chất tăng cao (trên 200^oC), khả năng chịu áp thực tế của bích PN16 sẽ giảm xuống dưới 16 bar.
• Gioăng làm kín: Phải chọn loại gioăng (Gasket) có khả năng chịu áp tương đương hoặc cao hơn PN16 để đảm bảo độ kín.

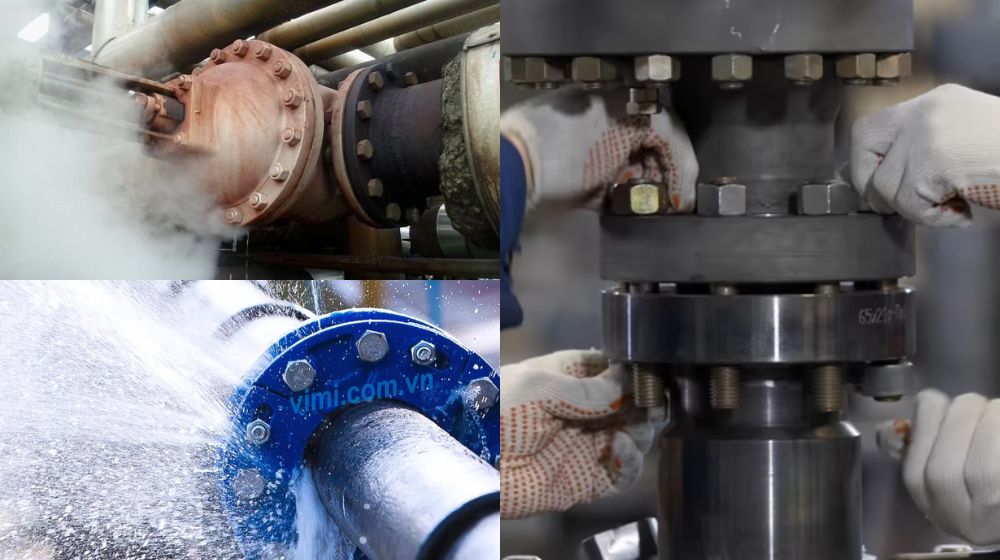

5. Những trường hợp không nên vượt tiêu chuẩn chuẩn bích PN16

Mặc dù bích PN16 rất đa năng, nhưng bạn tuyệt đối không nên sử dụng trong các trường hợp sau:

• Hệ thống hơi nóng áp suất cao:
  • Trong các lò hơi công nghiệp, áp suất và nhiệt độ thường vượt xa giới hạn của PN16.
  • Lúc này bạn cần chuyển sang PN25, PN40 hoặc Class 300. Khuyên dùng bích thép hoặc bích inox
• Hệ thống thủy lực:
  • Các máy ép thủy lực thường có áp suất lên đến hàng trăm bar
  • Việc dùng bích PN16 sẽ gây nổ vỡ tức thì.
• Môi trường có hiện tượng “Búa nước”:
  • Nếu hệ thống có biến động áp suất đột ngột quá lớn, việc dùng sát ngưỡng PN16 sẽ rất nguy hiểm.
  • Bạn nên chọn cấp áp suất cao hơn để dự phòng an toàn.
