Kích thước van bi – Kích cỡ van bi

Kích thước van bi là gì? Việc nắm được các số đo kích thước và kích cỡ của các loại van bi là rất quan trọng, bởi điều này ảnh hưởng trực tiếp đến quá trình lắp đặt trên hệ thống. Để đảm bảo thi công thuận lợi, người lắp đặt hay người mua cần xác định chính xác các thông số này, tránh chọn phải thiết bị van không phù hợp với đường ống, gây mất thời gian và ảnh hưởng tiến độ công trình.

1. Kích thước van bi là gì

Kích thước van bi là tập hợp các thông số kỹ thuật thể hiện hình dạng, độ lớn và khả năng lắp đặt, vận hành của van bi trong hệ thống đường ống. Các kích thước này giúp xác định van phù hợp với đường kính ống, áp suất làm việc và không gian lắp đặt.

Thông thường, kích thước van bi bao gồm:

• Chiều dài van (L): Khoảng cách từ đầu này sang đầu kia của van.
• Chiều cao van (H): Từ đáy lên đến đỉnh tay gạt hoặc bộ điều khiển.
• Kích thước mặt bích (nếu kết nối bằng mặt bích): Đường kính ngoài, số lỗ bulong, khoảng cách lỗ.
• Đường kính trong (d): Kích thước lỗ van cho dòng chảy đi qua
• Đường kính danh nghĩa (DN): Thể hiện kích cỡ ống kết nối

Hiểu rõ các kích thước van bi giúp người dùng chọn đúng loại, tránh tình trạng lắp sai kích cỡ van bi hoặc giảm hiệu suất dòng chảy.

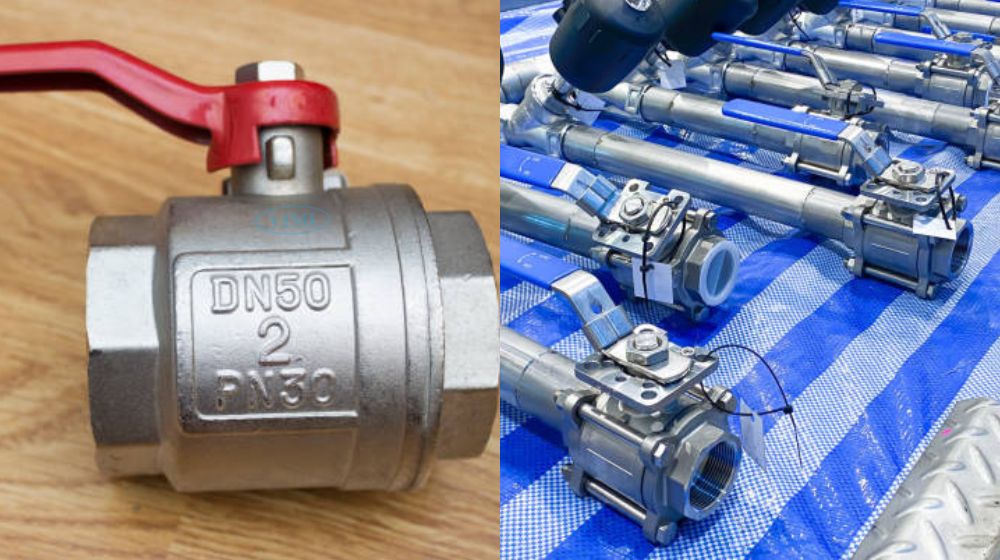

2. Kích thước van bi kiểu tay gạt

Trên thị trường, van bi tay gạt thường được thiết kế cho các kích thước nhỏ (< DN100), phụ thuộc vào tiêu chuẩn cũng như nhà sản xuất. Ngoài các kích thước van bi cơ bản đã nêu ở phần 1, loại van này còn tính thêm chiều dài tay gạt để xác định không gian khi lắp đặt và vận hành

Hiện nay, mỗi nhà sản xuất đều cung cấp catalogue đi kèm để thể hiện các kích cỡ van bi và chi tiết về kích thước van bi, giúp người dùng dễ dàng nắm bắt thông tin và lựa chọn loại phù hợp. Tham khảo ảnh minh họa theo hình dưới:

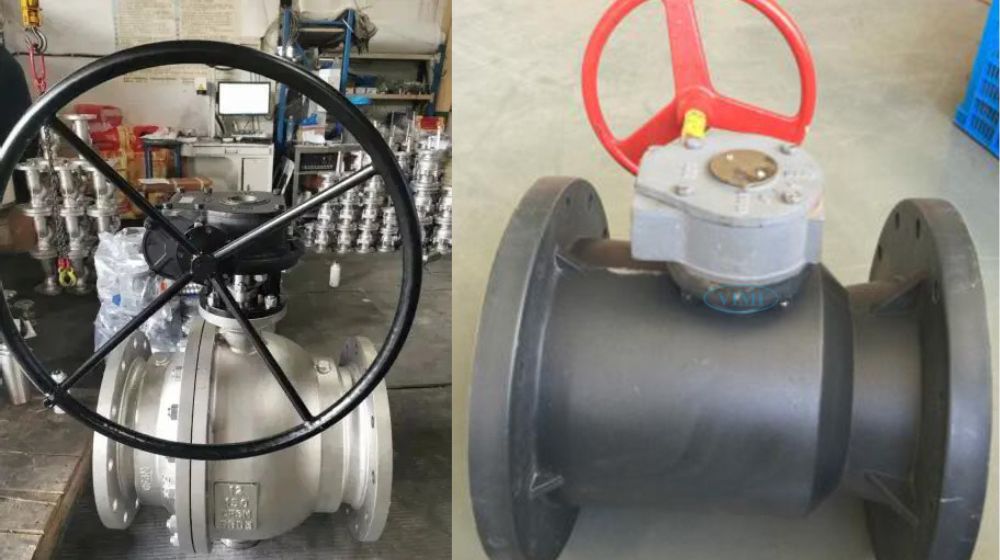

3. Kích thước van bi dạng tay quay

Khác với loại tay gạt, van bi tay quay thường được áp dụng cho các kích cỡ van bi lớn, từ DN100 trở lên. Các kích thước cơ bản của loại van này nhìn chung tương tự như các dòng van bi thông dụng, nhưng điểm đặc biệt là có thêm đường kính vô lăng, yếu tố quan trọng quyết định không gian cần thiết khi vận hành đóng/mở.

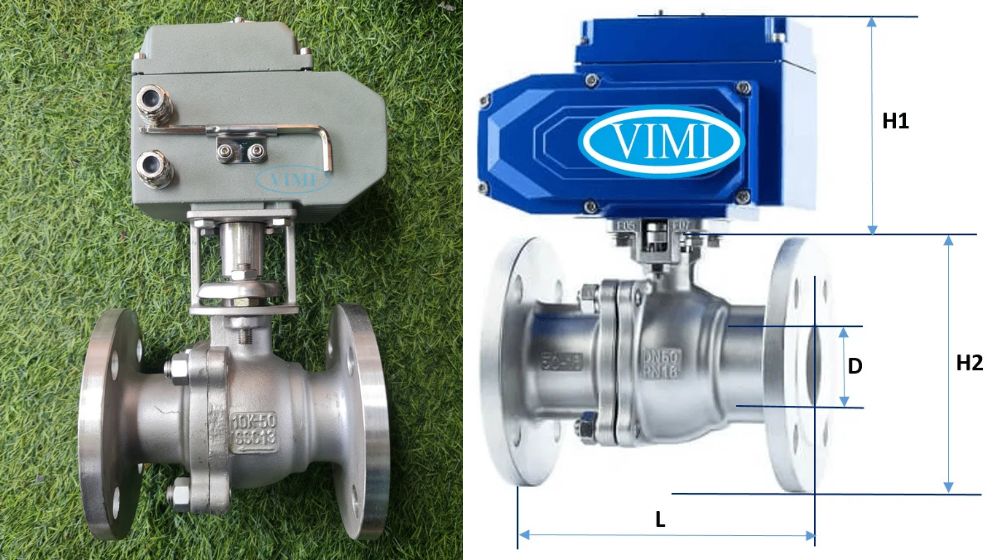

4. Kích thước van bi điện

Đối với van bi điều khiển điện, ngoài các kích thước van bi cơ bản ngoài các kích thước cơ bản của thân van, người dùng còn cần quan tâm đến kích thước bộ truyền động điện lắp trên van. Bộ phận này ảnh hưởng trực tiếp đến chiều cao và chiều rộng tổng thể của van.

5. Kích thước van bi khí nén

Van bi khí nén thường được sử dụng cho các hệ thống yêu cầu đóng mở nhanh và tự động hóa cao. Kích cỡ van bi thường từ DN15 ~ DN200 (thậm chí lớn hơn), nhưng điểm đặc biệt là phần bộ truyền động khí nén gắn trên thân van khiến kích thước van tăng lên, chiếm thêm không gian theo cả chiều dọc lẫn chiều ngang khi lắp đặt.

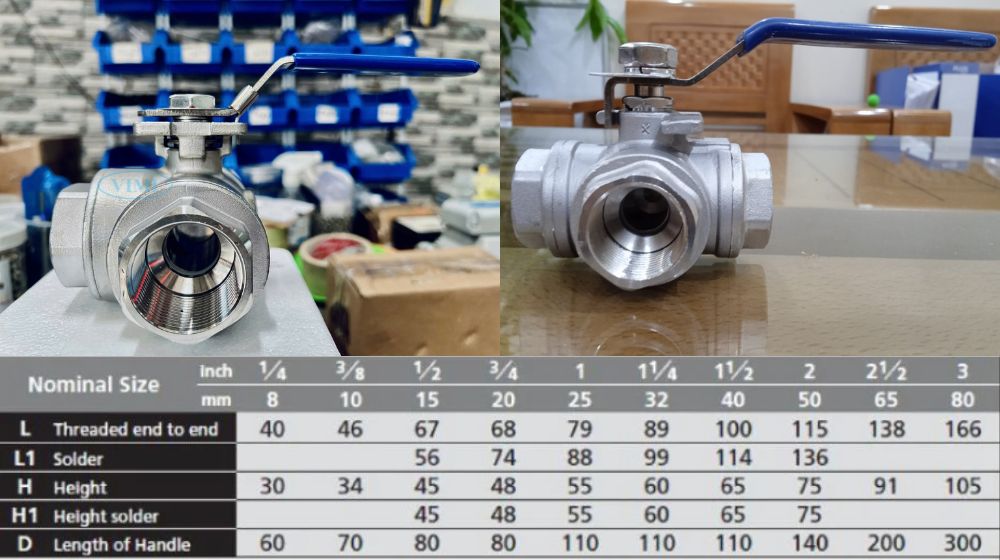

6. Kích cỡ van bi loại 3 ngã

Van bi 3 ngã thường được sản xuất với các kích cỡ từ DN8 ~ DN80. Về cơ bản, kích cỡ thân van tương tự van bi 2 ngã, nhưng do cấu tạo có thêm ngã rẽ nên phần thân van thường to và dài hơn.
