Vanstone flange là gì

Vanstone flange xuất hiện ngày càng nhiều trong hồ sơ kỹ thuật – nhưng không phải ai cũng hiểu đúng bản chất của nó. Không phải thương hiệu, không phải tiêu chuẩn riêng biệt mà vanstone flange là giải pháp kết nối đường ống với 5 ưu điểm mà mặt bích thông thường không có. Nếu bạn đang thiết kế, bóc tách hồ sơ hoặc lên kế hoạch mua hàng,thì bạn đang đọc đúng nguồn tài liệu cần tham khảo

1. Vanstone flange là gì

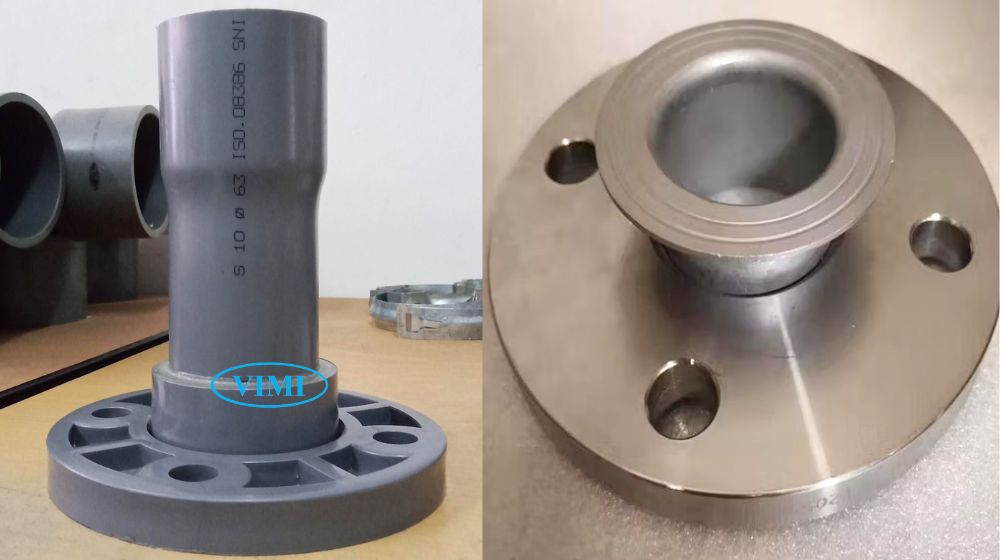

Khi lần đầu đọc tên “vanstone flange” trên hồ sơ mua hàng, nhiều kỹ sư và nhân viên procurement tưởng đây là một thương hiệu hoặc một tiêu chuẩn riêng biệt. Thực tế không phải vậy, vanstone flange – còn gọi là “lap joint flange” theo tiêu chuẩn ASME B16.5 – là một kiểu kết nối mặt bích gồm hai thành phần tách biệt nhau, phối hợp lại để tạo thành một mối nối kín hoàn chỉnh.

VIMI

Cấu tạo và thành phần của vanstone flange gồm ba bộ phận chính:

• Đầu nối (Stub end): đoạn ống ngắn có mép loe (vanstone) ở một đầu, được hàn trực tiếp vào đường ống. Đây là bề mặt làm kín thực sự của toàn bộ mối nối.
• Vòng đệm xoay (Backing ring / Loose flange): vòng mặt bích lỏng, xỏ qua ống trước khi hàn stub end, và sau đó xoay tự do 360° quanh ống.
• Gioăng làm kín (Gasket): kẹp giữa hai bề mặt stub end đối diện nhau để tạo độ kín tuyệt đối khi siết bulông.

VIMI

Vật liệu chế tạo vanstone flange rất đa dạng và đây chính là một trong những lý do khiến loại flange này được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.

• Thân vanstone flange: Có thể làm từ nhựa PVC, thép carbon, thép không gỉ (stainless steel)
• Các loại gioăng EPDM, Viton, hoặc Teflon tùy theo môi chất vận chuyển.

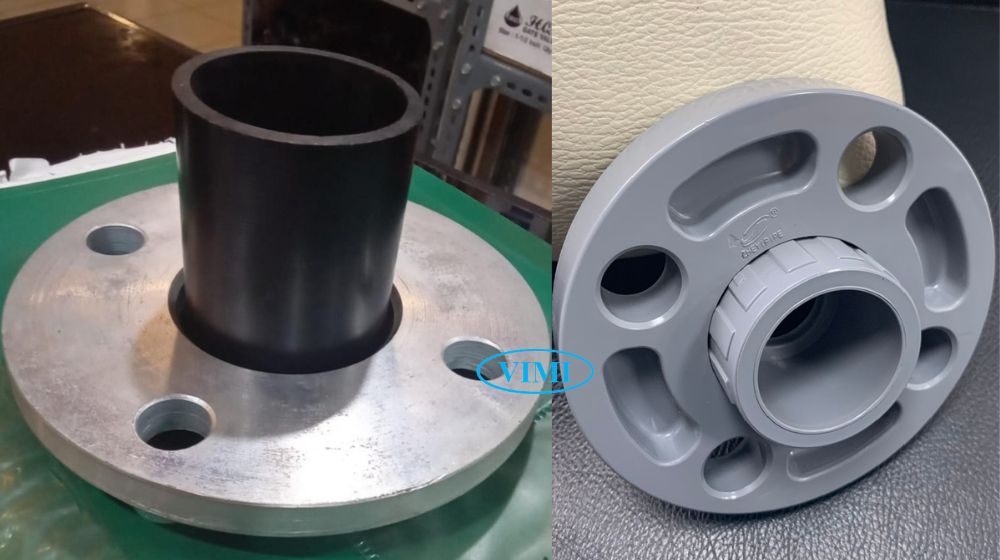

2. So sánh vanstone flange với các flange thông thường

Câu hỏi “vanstone là gì” thường xuất hiện kèm với sự so sánh giữa nó và mặt bích thường (fixed flange hay weld neck flange). Nhiều người nhầm lẫn cho rằng hai loại này tương đương nhau và hoán đổi cho nhau được.

VIMI

Sự nhầm lẫn này dẫn đến những quyết định lựa chọn sai ngay từ giai đoạn thiết kế, gây khó khăn nghiêm trọng khi thi công và vận hành.

Mặt bích Vanstone flange:

• Vòng mặt bích xoay tự do – lắp ráp dễ dàng, căn chỉnh lỗ bulông không cần xoay toàn bộ ống
• Độ chính xác cao nhờ stub end được gia công mặt tiếp xúc chuyên dụng
• Phù hợp cho hệ thống động (rung động / dịch chuyển nhiệt)
• Giá thành cao hơn mặt bích thông thường

Mặt bích thường với 2 kiểu phổ biến là weld neck flange và slip-on flange:

• Gắn cố định vào ống, không xoay được
• Dùng cho hệ thống tĩnh, đường ống cố định
• Giá rẻ hơn, độ bền cao, chịu áp suất tốt
• Ít tin cậy hơn trong việc chống rò rỉ tại các mối nối chịu rung

Kết luận thực tế:

• Nếu hệ thống của bạn có rung động, dịch chuyển nhiệt hoặc cần tháo lắp thường xuyên – chọn vanstone flange.
• Nếu hệ thống đường ống cố định, áp suất cao, chi phí là ưu tiên – chọn mặt bích thông thường.

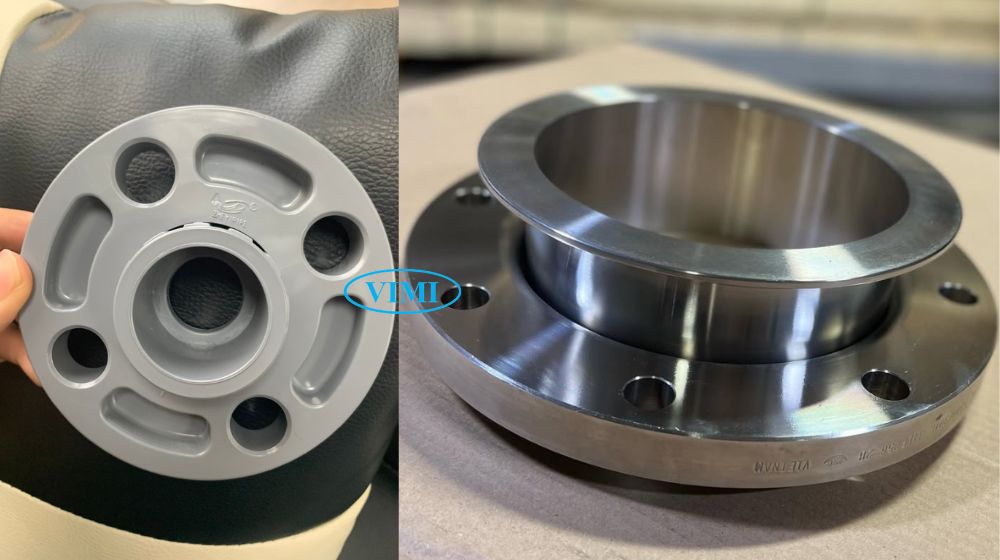

3. Ưu điểm của vanstone flange là gì

Kinh nghiệm trong suốt quá trình làm việc với các hệ thống đường ống công nghiệp, cho thấy rằng vanstone flange xuất hiện ngày càng nhiều trong các dự án hiện đại.

VIMI

Không phải ngẫu nhiên. Loại flange này sở hữu những ưu điểm thực sự có giá trị mà mặt bích thông thường không đáp ứng được, đặc biệt trong những điều kiện thi công và vận hành khắc nghiệt.

• Tiết kiệm chi phí vật liệu:
  • Vòng backing ring có thể làm bằng thép carbon giá thấp
  • Trong khi chỉ phần stub end – tiếp xúc trực tiếp với môi chất – cần dùng vật liệu chống ăn mòn (inox, hợp kim đặc biệt).
  • Điều này giảm đáng kể chi phí so với việc làm toàn bộ mặt bích bằng vật liệu cao cấp.
• Chống ăn mòn cao:
  • Stub end tiếp xúc trực tiếp với hóa chất, axit, hoặc môi trường ăn mòn, nên được chọn vật liệu phù hợp một cách độc lập với backing ring
  • Hệ thống đường ống hóa chất hưởng lợi rõ ràng từ thiết kế này.
• Khả năng làm kín vượt trội:
  • Mặt tiếp xúc của stub end được gia công phẳng và chính xác, kết hợp với gioăng chất lượng tạo ra độ kín tuyệt đối.
  • Đây là ưu điểm quyết định trong các hệ thống không được phép rò rỉ dù chỉ một giọt.
• Dễ dàng lắp đặt:
  • Vòng backing ring xoay tự do giúp căn chỉnh lỗ bulông nhanh chóng mà không cần xoay cả đoạn ống.
  • Trong không gian chật hẹp hoặc với các đường ống nặng, đây là lợi thế cực kỳ thực tế.
• Không cần hàn hoặc ren tại điểm nối:
  • Chỉ stub end được hàn vào ống, còn vòng backing ring hoàn toàn không cần hàn.
  • Điều này rút ngắn thời gian thi công và giảm rủi ro sai lệch kỹ thuật.

4. Quy trình lắp đặt vanstone flange đúng kỹ thuật

Một trong những lỗi phổ biến nhất chúng tôi từng chứng kiến trên công trường là lắp đặt vanstone flange sai quy trình – thường do người thi công nhầm lẫn giữa vanstone và mặt bích thông thường. Hậu quả là mối nối không kín, hoặc phải tháo ra làm lại toàn bộ, tốn thêm thời gian và vật liệu.

VIMI

Thực hiện đúng năm bước dưới đây để tránh sai lầm này.

• Bước 1 – Cắt ống dư 0,5 inch:
  • Trước khi bất kỳ thao tác nào, cắt đầu ống để lại phần dư khoảng 0,5 inch (12 ~ 13mm).
  • Phần dư này tạo ra mép vanstone sau khi dập.
• Bước 2 – Đặt mặt bích góc vào ống:
  • Xỏ vòng backing ring qua ống trước.
  • Bước này bắt buộc thực hiện trước khi hàn stub end, vì sau khi hàn xong không thể lắp vòng backing ring vào nữa.
• Bước 3 – Kẹp chặt bằng kẹp chữ C:
  • Định vị ống chắc chắn bằng kẹp chữ C hoặc đồ gá chuyên dụng.
  • Ống không được dịch chuyển trong quá trình dập mép.
• Bước 4 – Dập búa tạo mép Vanstone:
  • Sử dụng búa và đầu dập chuyên dụng để tạo mép loe (vanstone) tại đầu ống.
  • Mép phải phẳng đều, không bị nứt hoặc biến dạng không đồng đều.
• Bước 5 – Điều chỉnh kẹp khi thực hiện:
  • Trong quá trình dập, kiểm tra và điều chỉnh lực kẹp để mép vanstone hình thành đúng hình dạng.
  • Mép hoàn chỉnh phải tiếp xúc phẳng hoàn toàn với mặt gioăng và mặt stub end đối diện.

Kinh nghiệm thực tế:

• Luôn kiểm tra độ phẳng của mép vanstone bằng thước thẳng trước khi siết bulông.
• Mép không phẳng là nguyên nhân hàng đầu gây rò rỉ tại mối nối vanstone flange.

5. Ứng dụng phổ biến của vanstone flange trong các hệ thống ống

Sau nhiều năm tiếp xúc với nhiều dự án – từ nhà máy hóa chất, trạm bơm công nghiệp đến hệ thống HVAC tòa nhà thương mại. Chỉ ra chúng tôi nhận thấy vanstone flange xuất hiện chính xác ở những vị trí mà các loại flange khác không thể đáp ứng được.

VIMI

Hiểu rõ ứng dụng phù hợp giúp bạn chọn đúng ngay từ đầu, tránh phải thay thế tốn kém về sau.

• Hệ thống thủy lực:
  • Áp suất cao, rung động liên tục từ bơm và thiết bị đòi hỏi mối nối có độ kín bền vững.
  • Vanstone flange đáp ứng tốt nhờ bề mặt tiếp xúc ổn định và khả năng chống rò rỉ vượt trội.
• Máy bơm (pump connection):
  • Đây là ứng dụng điển hình nhất của vanstone flange.
  • Đường ống kết nối trực tiếp với cửa hút hoặc cửa đẩy của bơm chịu rung động liên tục và cần tháo lắp để bảo trì.
  • Vòng backing ring xoay tự do giúp căn chỉnh mặt bích bơm chính xác mà không cần tháo cả đoạn ống.
• Đường ống hóa chất:
  • Môi chất ăn mòn đòi hỏi vật liệu stub end đặc biệt (PVDF, Teflon-lined, inox 316L), trong khi backing ring vẫn dùng thép carbon tiết kiệm.
  • Vanstone flange cho phép tối ưu vật liệu theo đúng vị trí tiếp xúc.
• Kết nối thông gió (HVAC):
  • Trong hệ thống điều hòa và thông gió tòa nhà, vanstone flange cho phép lắp đặt nhanh hơn trong không gian kỹ thuật chật hẹp, đồng thời dễ dàng tháo ra để vệ sinh và bảo trì định kỳ.
